手動貼片機TP39V
| 型 號： | TP39V |
| 電路板面積： | 260×280(mm) |
| 理論速度： | 300-600粒 |
| 重復精度： | (mm) |
| 喂料器數量： | 盤式喂料器可正反兩個方向旋轉 |
| 可貼元器件： |
訂購熱線：400-998-9522
詳細介紹
【商品名稱】：手動貼片機TP39V
【生產廠家】：同志科技
【商品規格】：TP39V

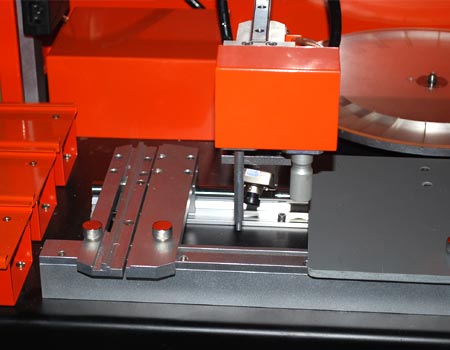

高速手動貼片機TP39V,北京中科同志科技有限公司力作；采用機械4維自由度，貼片頭θ角自由旋轉360度，可以滿足多角度貼裝的高速手動貼片機；具有ccd相機輔助視覺檢測功能，應用于貼裝后的檢測，是小型企業和科研院所高速手動貼片機的選擇。
【技術參數】：
【生產廠家】：同志科技
【商品規格】：TP39V
高速手動貼片機TP39V,北京中科同志科技有限公司力作；采用機械4維自由度，貼片頭θ角自由旋轉360度，可以滿足多角度貼裝的高速手動貼片機；具有ccd相機輔助視覺檢測功能，應用于貼裝后的檢測，是小型企業和科研院所高速手動貼片機的選擇。
【技術參數】：

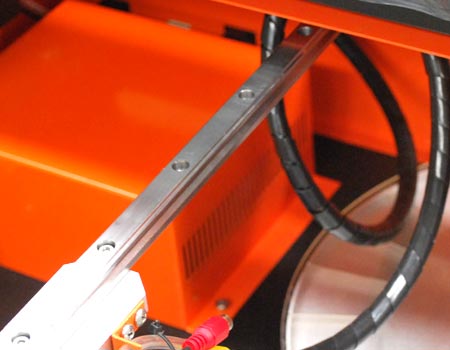

1、具有機械4維自由度：配有X、Y軸高精密導軌，貼片頭可進行X向（水平），Y向（垂直）精密移動。X向可移動距離：540mm，Y向可移動距離：375mm
2、Z軸方向配置高精度導軌和密封軸承，貼片頭可進行Z向（上下）平滑移動，確保貼片時的高精度。Z向可移動距離：60mm
3、貼片頭可進行旋轉。θ角自由旋轉角度L：0-360°
4、可貼裝印刷板最大面積：260×280mm
5、盤式喂料器可正反兩個方向旋轉
6、貼片速度：300-600粒/小時
7、具有CCD相機輔助對位功能，保證了在貼裝時的精度和穩定性
8、重量：約40 kg
9、外形尺寸：800mm x 620mm x 500m
【二維圖片】：
